【产品用途】
中线法兰蝶阀型号有：D41X、D341X、D641X、D941X，中线法兰蝶阀公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

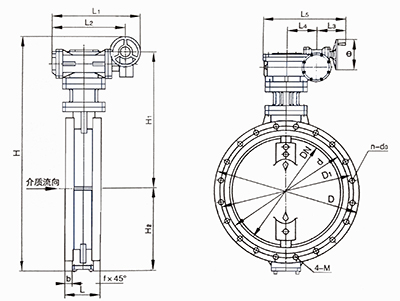

【结构示意图】
【阀门型号】
常见的法兰中线蝶阀具体型号有：d341x-10、d341f-10、d341x-16、d341f-16、d641x-10、d641f-10、d641x-16、d641f-16、d941x-10、d941f-10、d941x-16、d941f-16等。
【产品特点】
1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速。
2、由扭矩产生弹性密封。
3、密封部位可调节更换，密封性能可靠等特点。
4、驱动方式涡轮传动、电动、气动可选。
【执行标准】
设计规范： GB/T 12238
结构长度： GB/T 12221
法兰连接： GB/T 9113
试验与检验：GB/T 13927
【性能参数】
| 工作压力(MPa) | 1.0~1.6 (PN10-PN16) |
| 适用温度(℃) | ≤180℃ |
| 适用介质 | 空气、水、蒸气、煤气、油品等 |
| 材料 | 阀体 | 铸铁 球铁 碳钢 不锈钢 铝合金 |
| 蝶板 | 铸铁 球铁 碳钢 不锈钢 铝合金 |
| 阀杆 | 2Cr13 F304 F316 |
| 密封面 | 橡胶 NBR EPDM PTFE |
| 填料 | 柔性石墨 PTFE |

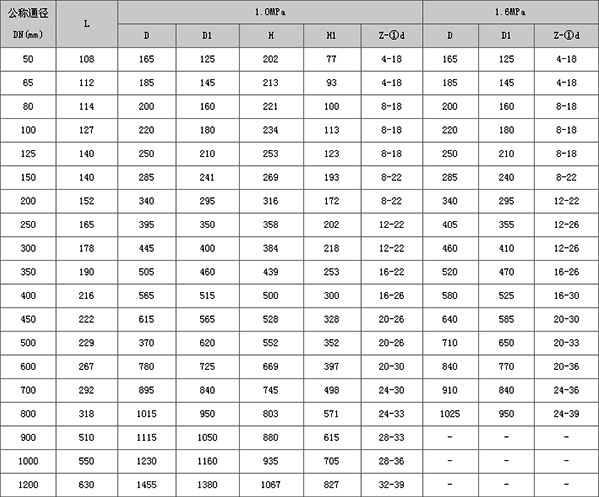

【外形尺寸】
声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、液动蝶阀价格等详情，请联系我们，电话：021-59170722!
