SD341X/F/H、SD641X/F/H、SD941X/F/H伸缩蝶阀

下一条：D71X、D371X/F、D671X/F、D971X/F中线对夹蝶阀

上一条：SD343H、SD343X伸缩蝶阀

产品概况应用案例

【产品用途】

SD341X法兰式伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油、化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的装置。

【阀门型号】

法兰式伸缩蝶阀常见的型号有：sd341x、sd341x-6、sd341x-10、sd341x-16、sd641x、sd641x-10p、sd941x、sd341f、sd641f、sd941f、sd341h、sd641h、sd941h等。

【产品特点】

1、结构独特，设计灵活，重量轻，省力，启闭迅速。

2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，还能为维修阀门安装更换提供方便。

3、密封部位可调节更换，密封性能可靠。

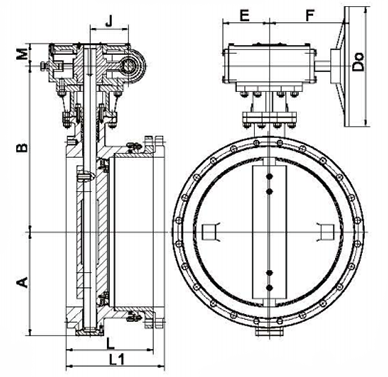

【结构示意图】

【安装注意事项】

伸缩蝶阀安装前必须平放，切勿随意磕碰，运行时严禁将支架卸掉。

伸缩蝶阀出厂时结构长度为最小长度，安装时，拉至安装长度(即设计长度)。

当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩蝶阀，以免损坏蝶阀。

伸缩蝶阀可在任意安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出。

【性能参数】

工作压力(MPa)		0.6		1.0
适用温度(℃)		≤120		依各种不同胶种而定	≤120
适用介质		水、污水、油品、空气等		依各种不同胶种而定	水、污水、油品、空气等
材料	阀体	灰铸铁		灰铸铁	球墨铸铁
	蝶板	球墨铸铁(表面处理)		球墨铸铁、不锈钢	球墨铸铁
	阀杆	2Cr13		不锈钢、碳素钢	铬不锈钢

【主要外形尺寸】

DN	L	L1 max	A	B	E	F	J	M	Do
50	160	172	83	120	90	205	83	115	200
65	160	172	89	145	90	205	83	115	200
80	180	195	98	158	90	205	83	115	200
100	195	215	110	170	90	205	83	115	200
125	205	225	123	182	90	205	83	115	200
150	205	225	140	210	90	205	83	115	200
200	218	238	170	238	90	205	83	115	200
250	233	258	195	270	90	205	83	134	250
300	248	268	222	300	90	205	83	134	250
350	278	303	252	330	120	265	141	159	250
400	298	323	285	368	120	265	141	159	250
450	311	336	310	402	185	250	115	163	250
500	330	355	337	438	185	250	115	163	315
600	350	375	393	490	245	400	145	185	315
700	364	395	450	558	245	400	145	185	315
800	415	445	515	625	310	460	191	220	315
900	435	475	560	685	310	460	191	220	400
1000	510	550	610	750	410	55	270	255	400
1200	590	630	825	880	410	55	270	255	400
1400	590	630	840	987	520	640	351	320	400
1600	626	660	960	1158	520	785	440	335	630
1800	670	710	1060	1258	520	640	351	320	400
2000	680	720	1165	1365	520	640	351	320	400
2200	700	740	1325	1470	520	640	351	320	400

注释：1、表中阀门数据是在PN1.0MPa下；2、表中阀门重量为铸钢阀门重量；3、阀门材料可根据客户要求制造。

声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、液动蝶阀价格等详情，请联系我们，电话：021-59170722!
