D363H/Y、D663H/Y、D963H/Y三偏心焊接硬密封蝶阀

【产品用途】

D63H、D363H、D663H、D963H型 PN10~PN100三偏心焊接硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤400℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

【公称通径】

主要有:dn80、dn100、dn125、dn150、dn200、dn250、dn300、dn350、dn400、dn450、dn500、dn600、dn700、dn800、dn900、dn1000、dn1200、dn1400、dn1600、dn1800、dn2000、dn2200、dn2400、dn2600、dn2800、dn3000。

【产品特点】

1、三向偏心的独特设计使密封面之间无摩擦传动,延长了阀门使用寿命。

2、由扭矩产生弹性密封。

3、巧妙的楔形设计使阀门有越关越紧的自动密封功能,密封面之间具有补偿性、零泄漏。

4、体积小、重量轻、操作轻巧、便于安装、连接可靠。

5、可根据用户要求配置气动、电动装置,满足遥控和程控的需要。

6、更换零件材质可适用于各种介质,并可进行衬里防腐(衬F46、GXPP、PO等)。

【执行标准】

设计规范: GB/T 12238 API609

结构长度: GB/T 12221 API609 ASME B16.10

法兰连接: GB/T 9113 API609 ASME B16.5 ISO5752

试验与检验:GB/T 13927 API598

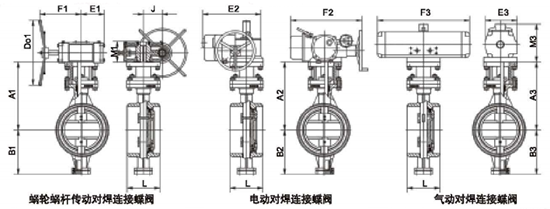

【结构示意图】

三偏心蝶阀结构示意图

【性能参数】

三偏心焊接硬密封蝶阀型号

D363H-10
D363H-16
D363H-25
D363H-40
D363H-64
D363H-100

D663H-10
D663H-16
D663H-25
D663H-40
D663H-64
D663H-100

D963H-10
D963H-16
D963H-25
D963H-40
D963H-64
D963H-100

工作压力(MPa) 0.6~10.0 (PN6-PN100)
适用温度(℃) ≤400℃
适用介质 水、油、气、醋酸类、硝酸类等其他介质
材料 阀体 WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel
蝶板 WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel
阀杆 2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel
密封面 SS+柔性石墨 不锈钢司太立合金 碳化钨 镍合金 Monel
填料 柔性石墨 PTFE

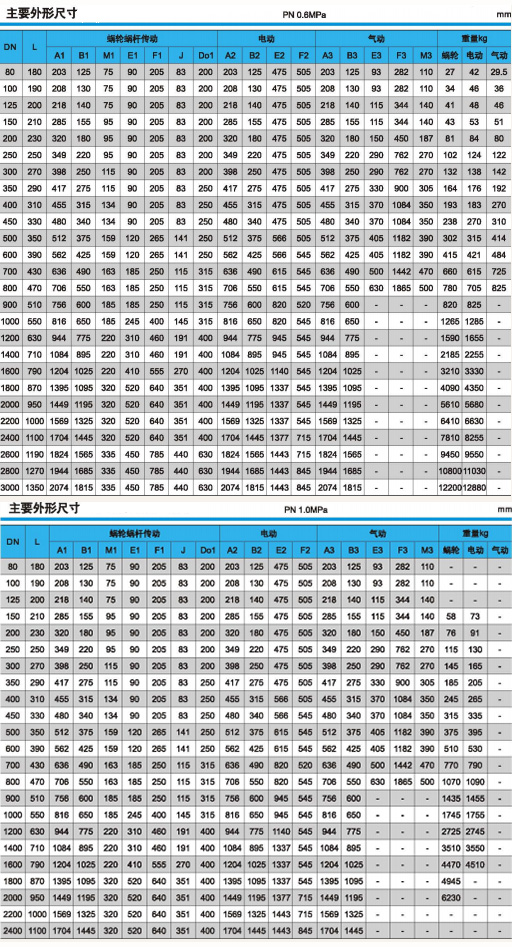

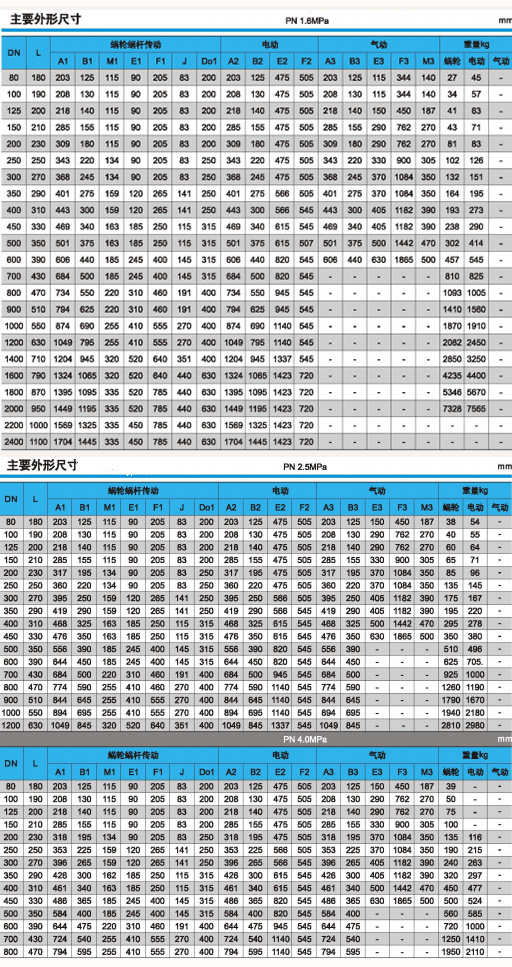

【外形尺寸和重量】

注释:1、阀门的结构长度按照ISO5752的14系列。2、焊接端坡口按GB/T12224的规定。
