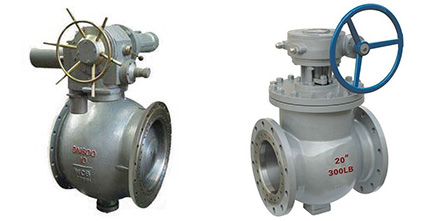

Q340H/Y/F、Q640H/Y/F偏心半球阀

下一条:Q11F、Q21F螺纹球阀

上一条:全焊接球阀

【阀门用途】

偏心半球阀也叫C型球阀是靠旋转半球来使阀门畅通或闭塞。其开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀。广泛适用于石油、化工、城市给排水等要求严格密封的工况。
阀门型号:上装偏心半球阀系列型号有DYQ340H、DYQ340Y、DYQ340F;侧装偏心半球阀系列型号有PQ640H、PQ640Y、PY640F。

【阀门特点】

1.偏心半球阀流体阻力小,其阻力系数与同长度的管段相等;

2.结构简单、体积小、重量轻;

3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用;

4.偏心结构设计,阀门打开时迅速脱离阀座,减少摩擦,提高寿命;

5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便;

6.偏心半球阀在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀;

7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

【执行标准】

设计规范: API 6D API 608 BS 5351 GB/T12237

结构长度: ASME B16.10 GB/T12221

法兰连接: ASME B16.5 GB/T9113

试验与检验:GB/T 13927 API 598 API 6D

【性能参数】

工作压力(MPa) 1.6~10.0 (Calss150-Calss600)
口径(mm) DN15-DN1200 1/2″-48″
适用介质 水、油、气、醋酸类、硝酸类等其他介质
材料 阀体 WCB CF8 CF8M CF3 CF3M
球体 WCB CF8 CF8M CF3 CF3M
阀杆 2Cr13 F304 F316 F304L F316L
密封面 PTFE RPTFE PEEK 司太立合金 碳化钨
填料 柔性石墨

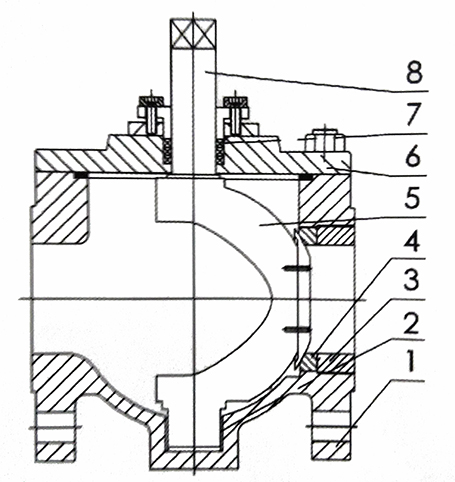

【结构示意图】

图中数字注释:1表示阀体,2表示压紧圈。3表示轴套,4表示阀座,5表示球冠,6表示阀盖,7表示填料,8表示偏心轴。

【主要外形尺寸】

1.6MPa公称压力下的偏心半球阀外形尺寸:

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 178 190 203 229 254 267 292 330 356 381 406 432 457 509
H 242 269 292 330 345 370 405 480 520 570 630 695 740 860
D 165 185 200 220 250 285 340 405 460 520 580 640 715 840
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770
D2 99 118 132 156 184 211 266 319 370 429 480 54 609 720
C 20 20 20 22 22 24 24 26 28 30 32 34 36 38

2.5MPa公称压力下的偏心半球阀外形尺寸:

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 178 190 203 229 254 267 292 330 356 381 406 432 457 508
H 242 269 292 330 345 370 405 480 520 570 630 695 740 860
D 165 185 200 235 270 300 360 425 485 555 620 670 730 845
D1 125 145 160 190 220 250 310 370 430 490 550 600 660 770
D2 99 118 132 156 184 211 274 330 389 448 503 548 609 720
C 20 22 24 24 26 28 30 32 34 38 40 42 44 46
