VQ347H/Y、VQ647H/Y、VQ947H/Y调节V型球阀

下一条：Q947F、Q947H、Q947Y电动固定球阀

上一条：Q41F46、Q641F46、Q941F46衬氟球阀

产品概况应用案例

【产品用途】

VQ347H、VQ647H、VQ947H调节V型球阀由于球芯带有V型结构，对阀座具有剪切作用。因此适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。

【结构特点】

1、V型球阀具有弹性负荷压力辅助密封座保证阀座与球芯自努至终的紧密接触。

2、V型球阀具有整体式的阀体结构，不存在产生潜在泄漏的可能。

3、V型球阀具有等百分比特性，有很宽的控制范围和特别稳定的控制过程，可广泛用应于多种工艺流程中。

4、V型球阀的阀杆和球芯采用渐开线花键连接，当齿廓受载时，齿上有径向力能起自动定心作用，且各齿受力均匀使之强度高、寿命长。

【性能参数】

调节V型球阀型号		Qv347H-16C	Qv347Y-16P
工作压力(MPa)		1.6
适用温度(℃)		-29～180	-29～425
适用介质		控制纸浆、污水、含固体和微小固体颗粒
材料	阀体	铸钢	铸不锈钢
	阀杆	铬不锈钢	不锈钢
	密封面	铬不锈钢	堆硬质合金
	填料	柔性石墨

【外形和连接尺寸】

公称或压力级	公称通径		尺寸（mm）
公称或压力级	（mm）	（in）	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	1	50	-	25	-	64	38	57	200
	40	1 1/2	60	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	2 1/2	80	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	90	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510
PN2.5MPa	25	1	50	-	25	-	64	49	57	200
	40	1 1/2	60	-	25	-	82	60	63	205
	50	2	75	124	32	62	100	75	92	225
	65	2 1/2	85	145	38	72.5	120	89	100	235
	80	3	100	165	45	82.5	131	113	108	260
	100	4	115	194	50	97	158	140	117	270
	125	5	135	210	55	105	180	164	140	320
	150	6	160	229	65	114.5	216	205	177	340
	200	8	200	243	80	121.5	268	259	200	390
	250	10	240	297	92	148.5	326	300	252	420
	300	12	-	338	-	169	-	38	270	510
CIASS150	25	-	50	-	25	-	64	49	57	200
	40	1 1/2	65	-	25	-	82	60	63	205
	50	2	75	124	32	62	100	75	92	225
	65	2 1/2	85	145	38	72.5	120	89	100	235
	80	3	100	165	45	82.5	131	113	108	260
	100	4	115	194	50	97	158	140	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510

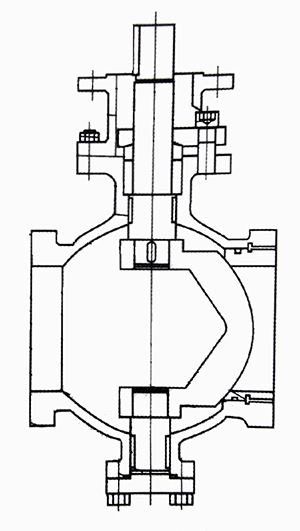

【结构示意图】

声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-59170722!
