BZ41H、BZ41W、BZ41Y保温闸阀

下一条：Z540H、Z540Y、Z540W齿轮闸阀

上一条：PZ973H、PZ973Y、PZ973F电动刀闸阀

产品概况应用案例

【产品用途】

BZ41H、BZ41W、BZ41Y保温闸阀系列产品主要适用于石油、化工、制药、冶金、电力等各类系统中，以输送常温下会凝固的高粘度介质。

【产品特点】

1、保温闸阀既能防止管路中粘稠的介质凝固，又能降低管路中低温介质的热量损失;

2、保温闸阀采用钢管焊接夹套比铸造的更加耐压、牢固和可靠;

3、由于阀门的通径与管道内径一致，介质呈直线流动，流阻小，适用于易凝固、高粘性液体介质。

【执行标准】

设计规范： GB/T12234

结构长度：工厂标准

法兰连接： GB/T 9113 JB/T 79

试验与检验：GB/T 13927 JB/T9092

【性能参数】

基本型号		BZ41H、BZ41W、BZ41Y
适用介质		易凝固、高粘性液体介质
可选材料	阀体	WCB CF8 CF8M 铬钼钢 CF3 CF3M
	球体	WCB CF8 CF8M 铬钼钢CF3 CF3M
	阀杆	WCB F304 F316 铬钼钢 F304L F316L
	密封面	不锈钢司太立合金碳化钨
	填料	柔性石墨

【外形尺寸】

公称通径DN	尺寸
公称通径DN	L	D	D1	D2	b-f	Z-Φd	H	D0
BZ41W-16	15	130	95	65	45	2-Φ16	4-14	170
	20	150	105	75	55	2-Φ16	4-14	190
	25	160	115	85	65	2-Φ16	4-14	205
	32	180	135	100	78	2-Φ18	4-18	270
	40	200	145	110	85	3-Φ18	4-18	310
	50	250	160	125	100	3-Φ18	4-18	358
	65	265	180	145	120	3-Φ18	4-18	373
	80	280	195	160	135	3-Φ20	8-18	435
	100	300	215	180	155	3-Φ20	8-18	500
	125	325	245	210	185	3-Φ22	8-18	614
	150	350	280	240	210	3-Φ24	8-23	674
	200	400	335	295	265	3-Φ26	12-23	818
	250	450	405	355	320	3-Φ30	12-25	969
	300	500	460	410	375	4-Φ30	12-25	1145

保温闸阀型号	公称通径DN	尺寸
保温闸阀型号	公称通径DN	L	D	D1	D2	D3	b-f	Z-Φd	H
BZ41W-40	15	130	95	65	45	40	2-16	4-Φ14	135
	20	150	105	75	55	51	2-16	4-Φ14	190
	25	160	115	85	65	58	2-16	4-Φ14	205
	32	180	135	100	78	66	2-18	4-Φ18	270
	40	200	145	110	85	76	3-18	4-Φ18	310
	50	250	160	125	100	88	3-20	4-Φ18	371
	65	280	180	145	120	110	3-22	8-Φ18	39
	82	310	195	160	135	121	3-22	8-Φ18	455
	100	350	230	190	160	150	3-24	8-Φ23	551
	125	400	270	220	188	176	3-28	8-Φ25	628
	150	450	300	250	218	204	3-30	8-Φ25	708
	200	550	375	320	282	260	3-1	12-Φ30	885
	250	650	445	385	345	313	3-1	12-Φ24	960

保温闸阀型号	公称通径DN	尺寸
保温闸阀型号	公称通径DN	L	D	D1	D2	D3	b-f	Z-Φd	H
BZ41W-64	15	130	105	75	55	41	2-18	4-Φ14	140
	20	150	125	90	68	51	2-20	4-Φ18	195
	25	160	135	100	78	58	2-22	4-Φ18	210
	32	180	150	110	82	66	2-24	4-Φ23	280
	40	200	165	125	95	76	3-24	4-Φ23	328
	50	250	175	135	105	88	3-26	4-Φ23	390
	65	280	200	160	130	110	3-28	8-Φ23	410
	80	310	210	170	140	121	3-30	8-Φ23	485
	100	350	250	200	168	150	3-1	8-Φ25	590
	125	400	295	240	202	176	3-1	8-Φ30	688
	150	450	340	280	340	204	3-1	8-Φ34	768
	200	550	405	345	300	260	3-1	12-Φ34	972
	250	650	470	400	350	313	3-1	12-Φ41	1059

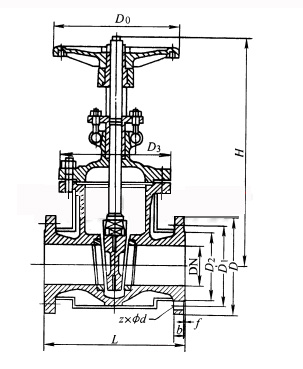

【结构图片】

声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-59170722!
