【产品用途】
D63H、D363H、D663H、D963H型PN10~PN100三偏心焊接硬密封电动蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤400℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

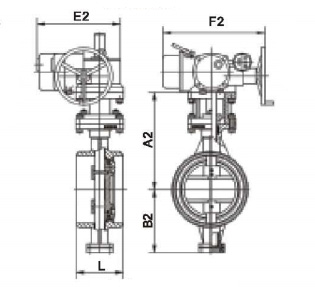

【结构示意图】
【阀门型号】
常见的型号有：d963h-6、d963h-10、d963h-16、d963h-25、d963h-40、d963h-64、d963h-100、d963y-6、d963y-10、d963y-16、d963y-25、d963y-40、d963y-64、d963y-100等。
【产品特点】
1、三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。
2、由扭矩产生弹性密封。
3、巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。
4、体积小、重量轻、操作轻巧、便于安装、连接可靠。
5、可根据用户要求配置气动、电动装置，满足遥控和程控的需要。
6、更换零件材质可适用于各种介质，并可进行衬里防腐(衬F46、GXPP、PO等)。
【执行标准】
设计规范： GB/T 12238 API609
结构长度： GB/T 12221 API609 ASME B16.10
法兰连接： GB/T 9113 API609 ASME B16.5 ISO5752
试验与检验：GB/T 13927 API598
【性能参数】
| 工作压力(MPa) | 0.6~10.0 (PN6-PN100) |
| 适用温度(℃) | ≤400℃ |
| 适用介质 | 水、油、气、醋酸类、硝酸类等其他介质 |
| 材料 | 阀体 | WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel |
| 蝶板 | WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel |
| 阀杆 | 2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel |
| 密封面 | SS+柔性石墨 不锈钢司太立合金 碳化钨 镍合金 Monel |
| 填料 | 柔性石墨 PTFE |
【外形尺寸】
| DN | L | A2 | B2 | E2 | F2 |
| 80 | 180 | 203 | 125 | 475 | 505 |
| 100 | 190 | 208 | 130 | 475 | 505 |
| 125 | 200 | 218 | 140 | 475 | 505 |
| 150 | 210 | 285 | 155 | 475 | 505 |
| 200 | 230 | 320 | 180 | 475 | 505 |
| 250 | 250 | 349 | 220 | 475 | 505 |
| 300 | 270 | 398 | 250 | 475 | 505 |
| 350 | 290 | 417 | 275 | 475 | 505 |
| 400 | 310 | 455 | 315 | 475 | 505 |
| 450 | 330 | 480 | 340 | 475 | 505 |
| 500 | 350 | 512 | 375 | 566 | 505 |
| 600 | 390 | 562 | 425 | 566 | 545 |
| 700 | 430 | 636 | 490 | 615 | 545 |
| 800 | 470 | 706 | 550 | 615 | 545 |
| 900 | 510 | 756 | 600 | 825 | 520 |
| 1000 | 550 | 816 | 650 | 820 | 545 |
| 1200 | 630 | 944 | 775 | 945 | 545 |
| 1400 | 710 | 1084 | 895 | 945 | 545 |
| 1600 | 790 | 1204 | 1025 | 1140 | 545 |
| 1800 | 870 | 1395 | 1095 | 1337 | 545 |
| 2000 | 950 | 1449 | 1195 | 1337 | 545 |
| 2200 | 1000 | 1569 | 1325 | 1337 | 545 |
| 2400 | 1100 | 1704 | 1445 | 1377 | 715 |
| 2600 | 1190 | 1824 | 1565 | 1443 | 715 |
| 2800 | 1270 | 1944 | 1685 | 1443 | 845 |
| 3000 | 1350 | 2074 | 1815 | 1443 | 845 |
以上主要外形尺寸是在PN0.6MPa下，表中相关尺寸在结构示意图中均有标出。
声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-59170722!
