【产品说明】
Q341F不锈钢涡轮法兰球阀：蜗杆传动、法兰连接、浮动球直通式结构形式，阀座密封面材料为PTFE、增强 PTFE塑料(Q341F)、金属堆焊钴基(Q341Y)，公称压力 PN16~PN40，阀体材料为WCB、CF8、CF8M的球阀。
【性能参数】
| 不锈钢法兰球阀型号 | PN | 工作压力 /MPa | 适用温度 /℃ | 适用介质 |
| Q341F-16C | 16 | 1.6 | ≤180 | 水、气、油 |
| Q341F-25 | 25 | 2.5 |
| Q341F-40 | 40 | 4.0 |
| Q341Y-16C | 16 | 1.6 | ≤425 | 水、气、油含颗粒介质 |
| Q341Y-25 | 25 | 2.5 |
| Q341Y-40 | 40 | 4.0 |
| Q341F-16P | 16 | 1.6 | ≤180 | 硝酸类 |
| Q341F-25P | 25 | 2.5 |
| Q341F-40P | 40 | 4.0 |
| Q341Y-16P | 16 | 1.6 | ≤450 | 水、气、油含颗粒介质 |
| Q341Y-25P | 25 | 2.5 |
| Q341Y-40P | 40 | 4.0 |
| Q341F-16R | 16 | 1.6 | ≤180 | 硝酸类 |
| Q341F-25R | 25 | 2.5 |
| Q341F-40R | 40 | 4.0 |
| Q341Y-16R | 16 | 1.6 | ≤450 | 水、气、油含颗粒介质 |
| Q341Y-25R | 25 | 2.5 |
| Q341Y-40R | 40 | 4.0 |
【执行标准】
设计、制造标准：GB/T12273
结构长度标准：GB/T12221
连接法兰标准：JB/T9.1~79.4、GB/T9113.1~9113.4
阀门检查和试验标准：ISO5208
【零件材料】
| 阀体 | 阀杆 | 密封面 | 填料 |
| WCB | 2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti | PTFE、增强 PTFE | PTFE |
|
|
| 金属堆焊钴基 | 柔性石墨 |
|
|
| CF8 | 304 | PTFE、增强 PTFE | PTFE |
|
|
| 金属堆焊钴基 | 柔性石墨 |
|
|
| CF8M | 316 | PTFE、增强 PTFE | PTFE |
|
|
| 金属堆焊钴基 | 柔性石墨 |
|
|
【外形尺寸】 | DN | L | D | N | 重量/kg |
| 125 | 320 | 245 | 542 | 110 |
| 150 | 360 | 280 | 572 | 130 |
| 200 | 457 | 335 | 638 | 200 |
| 250 | 533 | 405 | 828 | 245 |
| 300 | 610 | 460 | 948 | 500 |

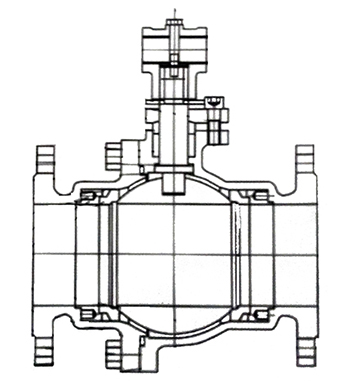

【结构示意图】
声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-59170722!
