【产品用途】
U41SM、U41H、U41Y型柱塞系列产品是阀瓣和阀座按柱塞原理设计的,靠柱塞和套环的配合实现密封，密封性好，可用于高低温介质均可使用，广泛应用于蒸汽管道等要求密封性高工况。
【产品特点】
U41SM软密封结构柱塞阀的密封副是由上下两个软密封圈和柱塞组成，当柱塞塞入密封圈内孔时，通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢，从而保证了密封，当阀门开启抽出柱塞时，密封圈的材料在弹性的作用下恢复原始状态。柱塞经精密磨削及抛光处理后与阀杆相连接。密封圈采用无毒非金属材料，具有耐压、耐磨及自润滑的功能，密封性能好，使用寿命长;
U41H、U41Y硬密封结构的柱塞阀的密封副是由精密磨削及抛光处理后的柱塞和在堆焊后的硬阀座面组成。柱塞经粗加工后分别进行渗碳、高频淬火及渗氮等化学处理，硬度可高达HRC58—64。柱塞阀达到上密封圈采用无毒非金属材料，具有耐压、耐磨及自润滑的功能，密封可靠、经久耐用。

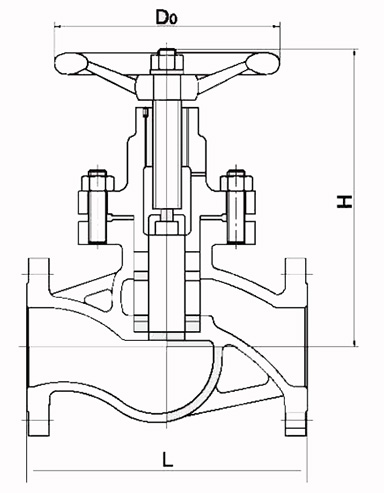

【结构简图】
【执行标准】
设计规范： GB/T 12235 ASME B16.34
结构长度： GB/T 12221 ASME B16.10
法兰连接： GB/T 9113 ASME B16.5
承插焊连接：JB/T 1751 ASME B16.11
螺纹连接： GB7036 ASME B1.20.1
试验与检验：GB/T 13927 API 598

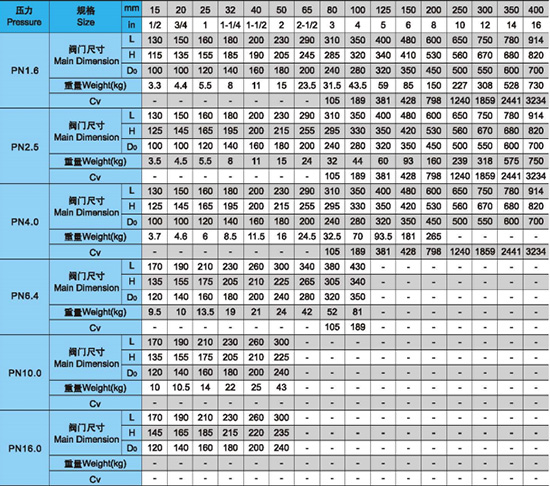

【外形尺寸和重量】
若图中相关的柱塞阀外形尺寸不清楚，可参照上面的结构示意图。
声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-59170722!
