【阀门用途】
上装式球阀广泛应用在石油和天然气管线上，及采油、炼油、石化、化工、化纤、冶金、电力、核电、食品和造纸等装置中。
【阀门特点】
1、整体式阀体设计，上装式耳轴固定支持，法兰或对接焊结构;
2、INCONEL波纹弹簧使密封的金属阀座向球移动，具有进口和出口双向密封功能;
3、采用独特的阀座可缩回技术，在线可更换球杆，阀杆密封圈金属阀座及波纹弹簧，扭矩减少到较小，便于阀门操作;
4、便于维修，安装方便，使用寿命长。阀门无需从管线上拆下来，即可维修和更换内件，延长了使用寿命;
5、力矩小，密封可靠，球形结构的阀座与普通球阀不一样，可以自动调整密封位置;
6、预置驱动装置平台及螺孔，并符合IS05211的要求。根据用户不同的要求，随时可装配驱动装置;
7、阀门具有DBB双阻塞泄放功能;
8、手动上装式球阀采用高强度整体式球杆结构，确保了球体的精确定位;
9、阀杆采用防吹出保护结构，提高阀门操作的安全性。
【执行标准】
设计规范： GB/T 12237 API6 D API 608 BS 5351
结构长度： GB/T12221 ASME B16.10
法兰连接： GB/T9113 ASME B16.5
试验与检验：GB/T 13927 API 598 API 6D
【性能参数】
| 工作压力(Mpa) | 1.6~42.0 (Calss150-Calss2500) |
| 口径(mm) | DN15-DN1200 1/2″-48″ |
| 适用介质 | 水、油、气、醋酸类、硝酸类等其他介质 |
| 材料 | 阀体 | WCB CF8 CF8M 铬钼钢 低温钢 镍合金 Monel Duplex Steel |
| 球体 | WCB CF8 CF8M 铬钼钢 低温钢 镍合金 Monel Duplex Steel |
| 阀杆 | 2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel |
| 密封面 | PTFE RPTFE PEEK司太立合金 碳化钨 镍合金 Monel |
| 填料 | 柔性石墨 |

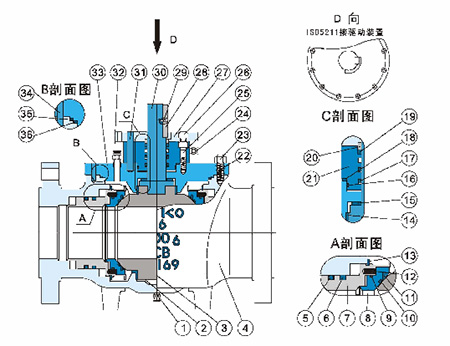

【结构示意图】
注释：1表示阀体，2表示排泄阀，3、6表示注脂阀，4表示螺母，5表示螺柱，7表示阀杆，8表示防火垫，9、20、22表示O型圈，10表示弹簧，11表示支撑圈，12、21表示垫片，13表示阀座，14表示密封圈，15表示下轴衬，16表示球体，17表示平面轴衬，18表示上轴衬，19表示阀盖，23表示填料，24表示压盖，25表示螺钉，26表示键，27表示手柄。

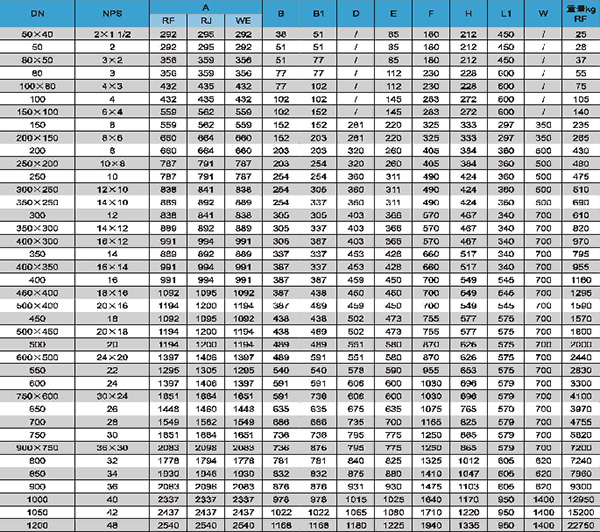

【主要外形尺寸】
注意：上图中的外形尺寸公称压力为CLASS150。
