Q44F、Q46F、Q644F三通球阀

下一条:全焊接球阀

上一条:上装式球阀

【阀门用途】

三通球阀适用于在对腐蚀或非腐蚀性液体、气体、粉末介质实现切换、混合和分流;开闭过程中,流路通畅减小了压力损失,操作省力、维修方便;五种流向类型满足不同工艺要求,可进行手、气动、电动控制。

【常见型号】

三通球阀常见的型号有:q44f、q45f、q644f、q645f、q944f、q945f等。

【阀门特点】

1、阀座可设计成四面座浮动球和固定球,流态稳定,密封可靠;

2、三通球阀结构可设计成侧装式和顶装式,双向密封设计;流向切换绝无串流;

3、防飞出阀杆设计;

4、防静电设计;

5、两位(开和关位置)锁定设计。

【执行标准】

设计规范: GB/T 12237 API 6D API 608 BS 5351

结构长度: GB/T 12221 ASME B16.10

法兰连接: GB/T 9113 ASME B16.5

试验与检验:GB/T 13927 API 598 API 6D

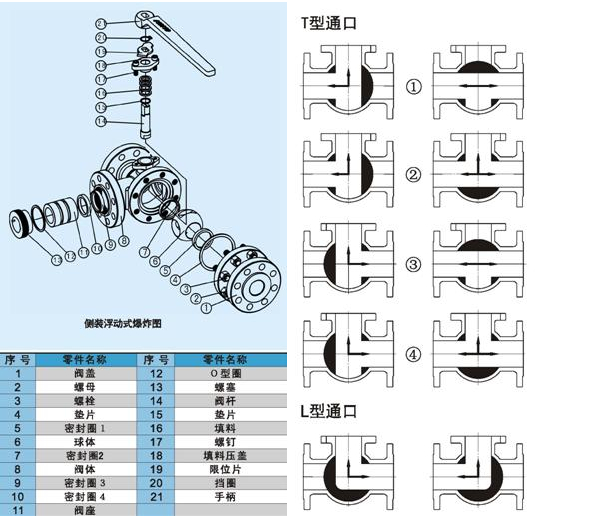

【结构图片】

【外形尺寸及重量】

CLASS150、PN1.6MPa公称压力下的三通球阀外形尺寸及重量:

DN NPS L do H H1 H2 Lo W 重量(kg)
15 1/2 140 13 90 70 / 160 / 3
20 3/4 150 15 106 86 / 230 / 4
25 1 160 25 109 88 / 230 / 6
32 1 1/4 / 32 125 106 / 400 / 10
40 1 1/2 210 38 149 132 / 400 / 14
50 2 220 51 154 137 / 400 / 20
65 2 1/2 250 64 189 162 / 700 / 25
80 3 260 76 198 170 / 700 / 32
100 4 330 102 254 229 / 1050 / 45
125 5 430 127 273 247 / 1050 / /
150 6 510 152 / / 314 / 450 /
200 8 580 203 / / 430 / 600 /
250 10 670 250 / / 475 / 600 /

CLASS300、PN2.5MPa、PN4.0MPa公称压力下的三通球阀外形尺寸及重量:

DN NPS L do H H1 H2 Lo W 重量(kg)
15 1/2 140 13 90 70 / 160 / 3
20 3/4 165 15 106 86 / 230 / 4
25 1 165 25 109 88 / 230 / 6.5
32 1 1/4 220 32 125 106 / 400 / 11
40 1 1/2 250 38 149 132 / 400 / 15
50 2 260 51 154 137 / 400 / 21.5
65 2 1/2 320 64 189 162 / 700 / /
80 3 320 76 198 170 / 700 / 35
100 4 370 102 254 229 / 1050 / 49
125 5 510 127 273 247 / 1050 / /
150 6 510 152 / / 314 / 450 /
200 8 580 203 / / 430 / 600 /
250 10 670 250 / / 475 / 600 /

声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-59170722!
