DQ41F、DQ941F低温球阀

【产品用途】

低温球阀系列主要适用于乙烯、液化天然气等化工装置上,输出的液态低温介质如乙烯、液氧、液氢等。这类介质不但易燃易爆,而且在升温时要气化,气化时,体积膨胀数百倍。而且这些介质渗透力强,易泄漏,加工制造比较困难。

【产品特点】

1、承压件的材料能承受介质温度的变化而引起的膨胀、收缩,密封部位的结构在温度变化时不会产生永久的变形。用于-100℃以下工况时,阀门零件在精加工前应进行深冷处理,即将零件漫放在液氮箱中进行冷却,当零件温度达到-196℃时,开始保温l-2h.然后取出箱外自然处理到常温,重复循环2次。

2、阀盖采用长颈结构,其目的保护填料函的功能,使填料函处于离低温较远的位置,保证填料的密封效果。同时还可以缠绕保冷材料, 防止冷能损失。长颈的颈长(H.见下图)可根据使用温度和保冷材料的厚度来选择不同的长度。当填料密封效果降低时,可以从填料函中间(见组合填料结构)加入润滑脂形成油封层,降低填料函的压差,提高密封性能。

3、使用温度低于-100℃时,阀杆材料经过镀铬或氮化处理,提高阀杆表面硬度,提高填料密封的可靠性。

4、低温球阀具有防止异常升压结构,由于低温阀门介质气化后,其体积激剧膨胀,压力会异常升高,当阀门中腔压力升高时,阀门中腔和进口侧连通,或在阀门进口端安置泄压阀,保证阀门安全使用。

5、低温球阀用的垫片具有在常温下、低温状态及温度变化下能可靠密封牲和复原性。

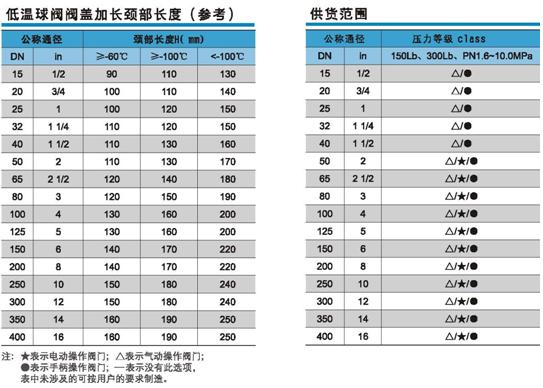

【阀盖加长颈部长度及供货范围】

【执行标准】

设计规范: GB/T1224 API 6D

连接尺寸: GB/T 9113 ASME B16.5

试验与检验:GB/T 13927 API 598 API 6D

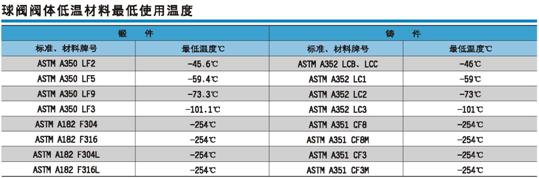

【低温材料最低使用温度】

【低温球阀外形尺寸】

低温球阀的主要外形尺寸参考浮动球阀和固定球阀,阀门高度尺寸在其基础上加上加长阀盖的高度。

声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-59170722!
