【产品用途】

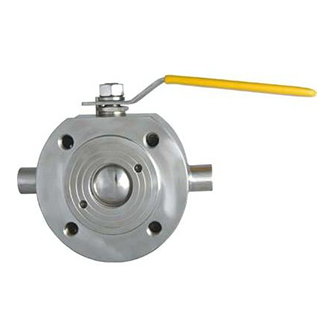

BQ41F保温夹套式球阀系列主要适用于石油、化工、制药、冶金、电力等各类系统中，以输送常温下会凝固的高粘度介质。其球阀的夹套焊接在阀门的两端密封面之间，阀门的侧面和底部设有夹套的标准连接口。由于增加了夹套，此种阀门的端部连接尺寸比同一规格的尺寸大一到两个规格。阀门的端部连接型式有法兰和对夹两种。夹套中可自由的通过蒸汽其他热保温介质，确保粘稠的介质顺畅的通过阀门。
【产品特点】
1、保温夹套式球阀既能防止管路中粘稠的介质凝固，又能降低管路中低温介质的热量损失;
2、采用钢管焊接夹套比铸造的更加耐压、牢固和可靠;
3、由于阀门的通径与管道内径一致，介质呈直线流动，流阻小，适用于易凝固、高粘性液体介质;
4、保温球阀阀体采用整体(一片式)结构，体积小，其重量比同类球阀的体积小、重量轻。
【执行标准】
设计规范： GB/T 12237 API 6D API 608 BS 5351
法兰连接： GB/T 9113 ASME B16.5
试验与检验：GB/T 13927 API 598 API 6D

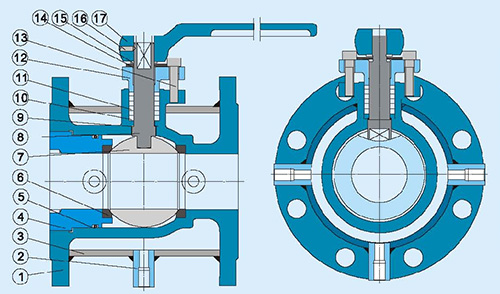

【结构示意图】
图中数字解析：1表示阀体，2表示连接口，3表示夹套，4表示锁紧螺母，5表示O型圈，6表示密封圈，7表示球体，8表示阀杆，9表示垫片，10表示填料垫，11表示填料，12表示填料压盖，13表示螺钉，14表示定位片，15表示挡圈，16表示螺钉，17表示手柄。
【主要外形尺寸】
| PN | DN | NPS | A | A1 | do | H | H1 | H2 | H3 | W | M | L | L1 | E | 法兰规格 |
1.0MPa
1.6MPa
2.5MPa
4.0MPa
CLASS150
CLASS300 | 15 | 1/2 | 110 | 50 | 15 | 63 | 101 | 126 | - | 130 | ZG3/4 | 147 | 110 | 58.5 | DN40(1 1/2) |
| 20 | 3/4 | 117 | 55 | 20 | 82 | 101 | 126 | - | 160 | ZG3/4 | 147 | 117 | 58.5 | DN40(1 1/2) |
| 25 | 1 | 127 | 60 | 25 | 85 | 106 | 137 | - | 160 | ZG3/4 | 156 | 127 | 63.5 | DN50(2) |
| 40 | 1 1/2 | 165 | 80 | 40 | 100 | 125 | 169 | - | 230 | ZG3/4 | 181 | 165 | 62.5 | DN65(2 1/2) |
| 50 | 2 | 178 | 90 | 51 | 153 | 135 | 179 | 576 | 230 | ZG3/4 | 218 | 178 | 68 | DN80(3) |
| 80 | 3 | 229 | 120 | 76 | 195 | 217 | 258 | 643 | 400 | ZG3/4 | 275 | 229 | 82 | DN150(6) |
| 100 | 4 | 254 | 140 | 102 | 213 | 265 | 322 | 715 | 700 | ZG3/4 | 300 | 254 | 83 | DN200(8) |
| 150 | 6 | 292 | 160 | 152 | 235 | 355 | 415 | 848 | 1100 | ZG1 | 403 | 292 | 95 | DN250(10) |
| 200 | 8 | 330 | 180 | 203 | 342 | 410 | 527 | 903 | 1500 | ZG1 | 492 | 330 | 100 | DN300(12) |
声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-59170722!
