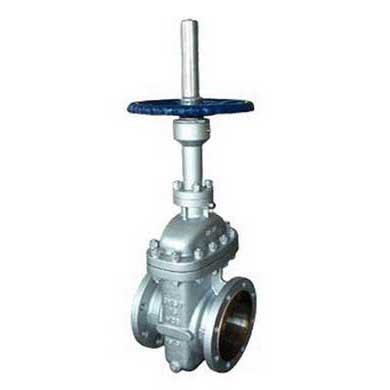

Z43H、Z43Y、Z43F、KZ43F平板闸阀

【产品用途】

Z43H、Z43Y、Z43F平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。

【产品特点】

1、阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。

2、阀座有自清洗功能,并且在平板闸阀开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。

3、阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。

4、轭架套管:铝青铜轭架套管配置针形止推轴承,较大程度减少操作扭矩。

5、阀杆:螺纹长度直到托架;销钉和点焊;具有稳定性。

6、压力密封:结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现阀帽密封。

7、阀座环:焊接阀座环垂直于流动通道,易于维护。

8、执行机构:这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置斜齿轮操作机构。

9、轭架:完全装配式轭架通过抗震测试,易于维护和安装执行机构。

10、压盖:两件式,自调节压盖,避免被弹出。

11、整体后座:硬面,使用寿命延长。

12、阀瓣:弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。

13、整体止动:整体铸造托架止动装置,定位组装的托架阀瓣,使得阀座更加稳定可靠。

【执行标准】

设计与制造:JB/T5298

法兰尺寸:JB/79

结构长度:JB/T5298

压力~温度:GB9131

检验与试验:JB/T5298

【性能规范】

设计等级 常温下试验压力(Mpa) 适用温度℃ 平板闸阀适用的介质
壳体 左密封 左密封 低压密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型
公称压力
PN(Mpa)
1.6 2.4 1.76 1.76 0.6 -29~50 -45~21 -2~121 H2S和CO2总含量
大于500mg/m2的介质
石油天然气、水等
2.5 3.75 2.75 2.75 0.6
4.0 6.0 4.4 4.4 0.6
6.4 9.6 7.04 7.04 0.6
磅级Lb 15. 3.0 2.2 2.2 0.6
300 7.7 5.6 2.6 0.6

【零部件材质】

阀门/阀盖 WCB WC6 A352-LCBA 351-CF8M
闸板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
阀杆 2Cr13 2Cr13 A182-A6a A182-A316S
阀座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
填料 NBR/FPM 柔性石墨 聚四氟乙烯
垫片 ——
螺栓 35 35CrMo A193-B7M A193-B8
适用介质 水、油口、蒸汽 蒸汽、油品 丙烷、乙烯 硝酸类

【外形和连接尺寸】

1.6MPa DN L D D1 D2 D0 f b H H1 n-Φd

凸面法兰(RF)
(K)Z43WF6C
(K)Z543WF6C
(K)Z643WF6C
(K)Z943WF6C

50 178 160 125 100 250 3 18 584 80 4-Φ18
65 190 180 145 120 250 3 18 634 95 4-Φ18
80 203 195 160 135 250 3 20 688 100 8-Φ18
100 229 215 181 155 300 3 20 863 114 8-Φ18
125 254 245 210 185 350 3 20 940 132 8-Φ18
150 267 280 240 210 350 3 24 1030 150 8-Φ23
200 292 335 295 265 350 3 26 1277 168 12-Φ23
250 330 405 355 320 400 3 30 1491 203 12-Φ25
300 356 460 410 375 450 4 30 1701 237 12-Φ25
350 381 520 470 435 500 4 34 1875 265 16-Φ30
400 406 580 525 485 305 4 36 2180 300 16-Φ30
450 432 640 585 545 305 4 40 2440 325 20-Φ34
500 457 705 650 608 305 4 44 2860 360 20-Φ41
600 508 840 770 718 305 5 48 3450 425 20-Φ41
700 610 910 840 788 305 5 50 3960 460 24-Φ41
800 660 1020 950 898 305 5 52 4550 512 24-Φ41
900 711 1120 1050 998 250 5 54 5250 565 28-Φ48
1000 811 1250 1170 1110 250 5 56 5870 630 28-Φ18
2.5MPa 50 178 160 125 100 250 3 20 584 80 4-Φ18

凸面法兰(RF)
(K)Z43WF-25
(K)Z543WF-25
(K)Z643WF-25
(K)Z943WF-25

65 190 180 145 120 300 3 22 634 95 8-Φ18
80 203 195 160 135 350 3 22 388 100 8-Φ18
100 229 230 190 160 350 3 24 863 114 8-Φ23
125 254 270 220 188 350 3 28 940 132 8-Φ25
150 267 300 250 218 400 3 30 1030 150 8-Φ25
200 292 360 310 278 450 3 34 1277 168 12-Φ25
250 330 425 370 332 500 3 36 1491 203 12-Φ30
300 356 485 430 390 305 4 40 1701 237 16-Φ30
350 381 550 490 448 305 4 44 1875 265 16-Φ34
400 406 610 550 505 305 4 48 2180 300 16-Φ34
450 432 660 600 555 305 4 50 2440 325 20-Φ34
500 457 730 660 610 305 4 52 2860 360 20-Φ41
600 508 840 770 718 305 5 56 3450 425 20-Φ41
700 610 955 875 815 305 5 60 3960 460 24-Φ48
800 660 1070 990 930 305 5 64 4550 512 24-Φ48
900 711 1182 1090 1025 - 5 66 5250 595 28-Φ54
1000 811 1305 1210 1140 - 5 68 5870 660 28-Φ48

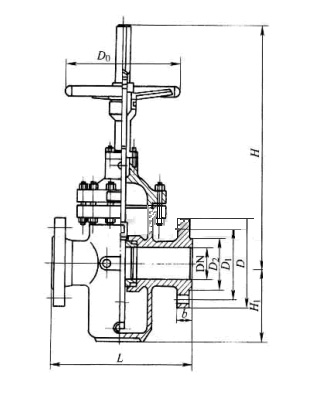

【结构示意图】

声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-59170722!
