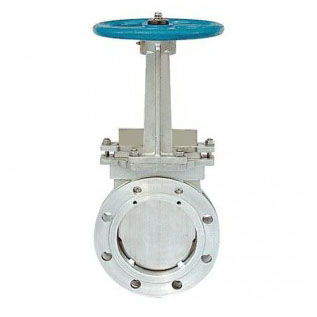

PZ73H、PZ73X、PZ73Y、PZ73F刀闸阀

【刀闸阀用途】

PZ73H、PZ73X刀闸阀系列产品广泛应用于各种工业领域,特别是采矿、钢铁工业-—用于煤炭、滤渣浆,净化装置—用于废水、泥浆、污物及带有悬浮物的澄清水,造纸工业—用于任何浓度纸浆、料水混合物,电站除灰--用于灰渣浆液等专业管道系统。

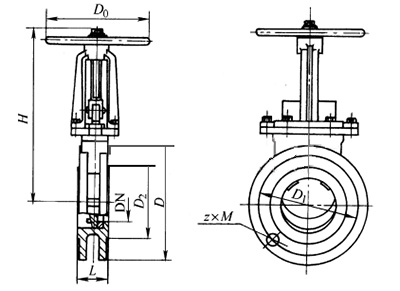

【结构示意图】

【刀闸阀特点】

1、结构简单、造型美观、全通径流道、流阻系数小。闸板提升时,同时将密封面上的粘物给刮除,自动清除了杂物;

2、不锈钢闸板可防止腐蚀引起的密封泄漏。整体不锈钢材质,防止了腐蚀破坏,使用寿命长;

3、刀闸阀可选用各种配管法兰标准及法兰密封面型式,还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式,满足用户不同需求。

【刀闸阀型号】

常见刀闸阀型号有:PZ73H-10C、PZ73H-16C、PZ73F-10C、PZ73F-16C、PZ73Y-10C、PZ73Y-16C、PZ673H、PZ673Y、PZ673F、PZ973H、PZ973Y、PZ973F等。

【执行标准】

设计规范:GB/12234 DIN3356

法兰连接:ASME Bl6.5 GB/T9113 JB/T79 DIN 2543-2545

试验与检验:GB/T 13927 DIN3230 API598

【性能参数】

刀闸阀基本型号 PZ73H PZ73Y PZ73F
工作压力(MPa) 1.6~2.5 Calss150
口径(mm) DN50-DN2000 2″-80″
适用介质 水、油、气、醋酸类、硝酸类等其他介质
可选材料 阀体 WCB CF8 CF8M CF3 CF3M
球体 WCB CF8 CF8M CF3 CF3M
阀杆 WCB CF8 CF8M CF3 CF3M
密封面 不锈钢 司太立合金 碳化钨 PTFE
填料 柔性石墨 PTFE

【外形尺寸】

1.0MPa下的刀闸阀外形尺寸

DN L D D1 D2 H z*M D0
50 43 160 125 100 285 4*M16 180
65 46 180 145 120 298 4*M16 180
80 46 195 160 135 315 4*M16 220
100 52 215 180 155 365 8*M16 220
125 56 245 210 185 400 8*M16 230
150 56 280 240 210 475 8*M20 280
200 60 335 295 265 540 8*M20 360
250 68 390 350 320 630 12*M20 360
300 78 440 400 368 780 12*M20 400
350 78 500 460 428 885 16*M20 400
400 102 565 515 482 990 16*M22 400
450 114 615 565 532 1100 20*M22 560
500 127 670 620 585 1200 23*M22 530
600 154 780 725 685 1450 20*M27 600
800 190 1010 950 898 2000 24*M30 680

1.6MPa下的刀闸阀外形尺寸

DN L D D1 D2 H z*M D0
50 43 160 125 99 285 4*M16 180
65 46 185 145 120 295 4*M16 180
80 46 200 160 135 315 8*M16 220
100 52 220 180 155 365 8*M16 220
125 56 250 210 185 400 8*M16 230
150 56 285 240 210 475 8*M20 280
200 60 340 295 265 540 12*M20 360
250 68 405 355 310 630 12*M22 360
300 78 460 410 375 780 12*M22 400
350 78 520 470 435 885 16*M22 400
400 102 580 525 485 990 16*M27 400
450 114 640 585 545 1100 20*M27 530
500 127 715 650 609 1200 20*M30 530
600 154 840 770 720 1450 20*M36 600
800 190 1025 950 898 2000 24*M36 680

声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-59170722!
