【产品说明】
Z41H、Z41Y铸钢闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为硬质合金，压力级 150(Lb)~600(Lb)，阀体材料为碳素钢(Z41Y-150(Lb)~600(Lb) )、铬钼钢(Z41Y-300(Lb)I Z41Y-400(Lb)I)、不锈钢(Z41Y-150(Lb)P~600(Lb)P Z41Y-150(Lb)R~600(Lb)R Z41H-600(Lb)P Z41H-600(Lb)R)的美标闸阀。

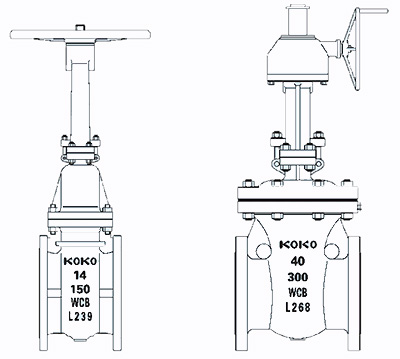

【结构简图】
【性能参数】
| 铸钢闸阀型号 | 压力级(Lb) | 适用温度/℃ | 适用介质 |
| Z41Y-150(Lb)~600(Lb) | 150~600 | ≤425 | 水、蒸汽、油品等 |
| Z41Y-150(Lb)P~600(Lb)P | 150~600 | ≤150 | 硝酸等腐蚀性介质 |
【零件材料】 | 铸钢闸阀型号 | 材料 |
| 阀体、阀盖 | 阀杆 | 闸板 | 填料、垫圈 |
| Z41Y-150(Lb)~600(Lb) | WCB | 2Cr13 | WCB | V形聚四氟乙烯、柔性石墨环、柔性石墨缠绕垫、聚四氟乙烯片 |
| Z41Y-150(Lb)P~600(Lb)P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
【外形尺寸】 | DN/in | L | H | D | D1 | D2 | b | z×Φd | D0 |
| 2 | 178 | 409 | 152 | 120.5 | 92 | 19.1 | 4×Φ19 | 200 |
| 3 | 203 | 470 | 190 | 152.5 | 127 | 23.9 | 4×Φ19 | 250 |
| 4 | 229 | 590 | 229 | 190.5 | 157 | 23.9 | 8×Φ22 | 300 |
| 6 | 267 | 630 | 279 | 241.5 | 216 | 25.4 | 8×Φ22 | 300 |
| 8 | 292 | 960 | 343 | 298.5 | 270 | 28.5 | 8×Φ22 | 350 |
| 10 | 330 | 1158 | 406 | 362 | 324 | 30.2 | 12×Φ25 | 400 |
| 12 | 356 | 1378 | 483 | 432 | 381 | 31.8 | 12×Φ25 | 450 |
| 14 | 381 | 1543 | 533 | 176.5 | 413 | 35 | 12×Φ29 | 500 |
| 16 | 406 | 1738 | 597 | 539.5 | 470 | 36.6 | 16×Φ29 | 600 |
| 18 | 432 | 1959 | 635 | 578 | 533 | 39.7 | 16×Φ32 | 600 |
| 20 | 457 | 2214 | 698 | 635 | 584 | 42.9 | 20×Φ32 | 680 |
| 24 | 508 | 2599 | 813 | 749.5 | 692 | 47.7 | 20×Φ35 | 760 |
| 30 | 610 | 3183 | 985 | 914 | 857 | 74.5 | 28×Φ35 | 915 |
| 36 | 711 | 3737 | 1170 | 1086 | 1022 | 90.5 | 32×Φ41 | 915 |
声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-59170722!
