Z45X、SZ45X、RVCX、RVHX弹性座软密封闸阀

下一条：PZ973H、PZ973Y、PZ973F电动刀闸阀

上一条：Z41H、Z41Y铸钢闸阀

产品概况应用案例

产品用途】

Z45X弹性座软密封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

【阀门特点】

1、平底式阀座，不出现污物堆积，使弹性座软密封闸阀的密封更可靠；

2、阀瓣整体包丁腈橡胶；

3、阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境；

4、体积小，重量轻，便于安装和维修；

5、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水。

【性能参数】

软密封闸阀型号		Z45X-10	Z45X-16
工作压力(MPa)		1.0	1.6
适用温度(℃)		≤80
适用介质		水
材料	阀体、阀盖	灰铸铁
	闸板	铸铁包橡胶
	阀杆	不锈钢
	密封面	阀体：本体，闸板：橡胶
	填料	丁腈橡胶

【主要外形尺寸】

公称通径	外形尺寸和连接尺寸
公称通径	L	D	D1	D2	b-f	Z-d	地下闸阀A	地下闸阀A	H	D0
Z45X/RVCX-10 SZ45X/RVHX-10
40	165	145	110	85	18-3	4-18	65	32	300	180
50	180	160	125	100	20-3	4-18	65	32	345	180
65	195	180	145	120	20-3	4-18	65	32	376	180
80	210	196	160	135	22-3	4-18	65	32	417	200
100	230	215	180	155	22-3	8-18	65	32	460	200
125	255	245	210	185	24-3	8-18	65	32	525	240
150	280	280	240	210	24-3	8-23	65	32	567	240
200	330	335	295	265	26-3	8-23	65	32	705	320
250	380	390	350	320	28-3	12-23	65	32	800	320
300	420	440	400	368	28-4	12-23	65	32	886	400
350	450	500	460	428	30-4	16-23	70	48	968	400
400	480	565	515	482	32-4	16-25	70	48	1090	500
450	510	615	565	532	32-4	20-25	70	48	1175	500
500	540	670	620	585	34-4	20-25	70	48	1414	720
600	600	780	725	685	36-5	20-30	70	48	1593	720

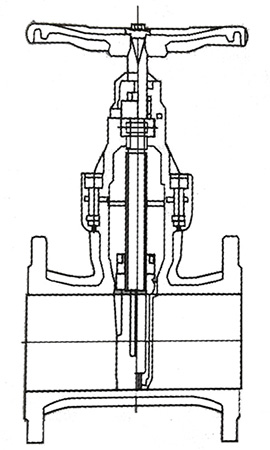

【结构示意图】

声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-59170722!
