【产品说明】
BJ41W、BJ41Y保温截止阀有三种盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
【常见型号】
保温截止阀常见的型号有BJ41Y、BJ41W、BJ41H、BJ45H、BJ45Y、BJ45W等。
【结构和特征】
保温截止阀的设计与制造符合API602，BS5352和ASME B16.34；检验与测试按API 598，标记按MSS-SP-25;
全径或缩径;
明杆支架式(OS&Y);
自定心压板压套式;
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖;
整体式上密封座;
承插端符合ASME B16.11;
螺纹连接端(NPT)符合ANSI/ASME B1.20.1;
阀瓣可变换为节流型、针型、球型和止回型。

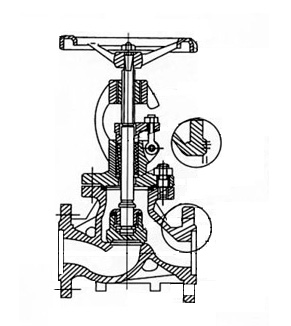

【结构示意图】
【零件材料】
| 零件名称 |
CS to ASTM |
AS to ASTM |
AS to ASTM |
| Type F316(L) |
Type F316(L) |
Type F304(L) |
Type F316(L) |
| 阀体 |
Type A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 垫片 |
316夹柔性石墨+graphite |
316夹柔性石墨 SS+PTFE |
| 阀盖螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 圆柱销 |
A276 420 |
| 填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
| 活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 阀杆螺母 |
? |
| 螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 铭牌 |
SS |
| 手轮 |
A197 |
| 填料压板 |
A216 WCB |
A351 Cf8 |
| 填料 |
Flexible Graphite |
PTFE |
| 阀盖 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
| 阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 适用介质 |
水、蒸气、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
| 适用温度 |
-29℃-425℃ |
-29℃-550℃ |
-29℃-180℃ |
声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-59170722!
