JY41W、JY41Y氧气专用截止阀

【产品用途】

氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成,具有机械强度高,耐磨损、安全性好等优点。使用在氧气管路上,具有防爆阻燃性能,消除了氧气管路上的不安全因素。

【阀门特点】

1、防燃阻火:主要部件的材质为铜合金,属不可燃材料,即使与高速气流中的固体粒子碰撞也不会产生火花。因此,氧气截止阀具有防燃阻火性能。

2、安全可靠:本阀带有防尘、防水、防油污装置,所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施,填料材质为聚四氟乙烯,可确保使用时安全可靠。

【基本型号】

氧气截止阀常见的基本型号有jy41w-16p、jy41w-16t、jy41y-16p、jy41y-16t、jy41w-25p、jy41w-25t、jy41y-25p、jy41w-40p、jy41w-40t、jy41y-40p等。

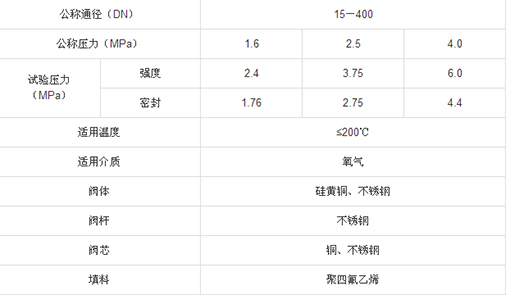

【性能参数】

【结构示意图】

外形和连接尺寸

DN L D D1 D2 b n-Фd H D0
25 160 115 85 65 14 4-Ф14 305 160
32 180 135 100 78 16 4-Ф18 316 160
40 200 145 110 85 16 4-Ф18 328 180
50 230 160 125 100 16 4-Ф18 356 200
65 290 180 145 125 18 4-Ф18 389 280
80 310 195 160 135 20 8-Ф18 400 280
100 350 215 180 155 20 8-Ф18 460 320
125 400 245 210 185 22 8-Ф18 528 320
150 480 280 240 210 24 8-Ф23 668 450
200 600 335 295 265 26 26-Ф23 795 500
250 650 405 355 320 30 30-Ф25 910 560
300 750 460 410 375 30 30-Ф25 1200 640
350 850 520 470 435 34 34-Ф25 1200 720
400 950 580 525 485 36 36-Ф30 1560 800

声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-59170722!
