阀门介绍】
【阀门型号】
常见的微阻缓闭止回阀型号有：
hh44h系列型号有：hh44h-10、hh44h-10c、hh44h-16、hh44h-16c、hh44h-25、hh44h-40、hh44h-40c、hh44h-64c、hh44h-100c、khh44h等；
hh44x系列型号有：hh44x-10、hh44x-10c、hh44x-10q、hh44x-16、hh44x-16q、hh44x-16p、hh44x-16c、hh44x-25、khh44x等；
hh44z系列型号有：hh44z-10、hh44z-16、khh44z等；
hh44t系列型号有：hh44t-10、hh44t-16、hh44t-25、khh44t等；
【性能参数】
公称通径从DN40到DN900；
公称压力主要有1.0MPa、1.6MPa、2.5MPa，同最高工作压力相同；
工作温度一般小于80℃，若客户有特殊要求，可达到200℃；
适用介质一般是水、弱腐蚀性介质；
零件材质一般有铸铁、铸钢、不锈钢等。

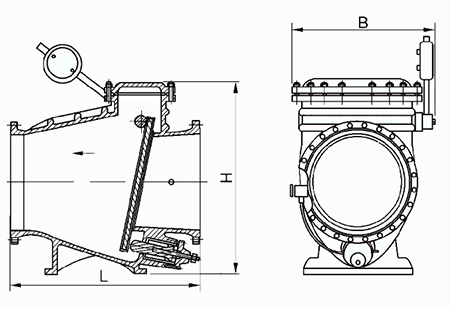

【结构示意图】

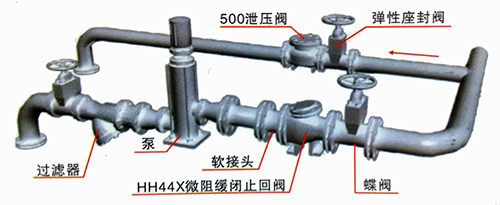

【安装示意图】
【外形尺寸】
| 公称压力(MPa) | 公称通径DN(mm) | 尺寸(mm) |
| L | H | B |
1.0
1.6
2.5 | 40 | 200 | 300 | 220 |
| 50 | 230 | 300 | 270 |
| 65 | 290 | 320 | 290 |
| 80 | 310 | 354 | 300 |
| 100 | 350 | 350 | 320 |
| 125 | 400 | 380 | 340 |
| 150 | 480 | 500 | 410 |
| 200 | 500 | 580 | 450 |
| 250 | 600 | 670 | 550 |
| 300 | 700 | 700 | 580 |
| 350 | 800 | 820 | 630 |
| 400 | 900 | 920 | 700 |
| 450 | 1000 | 950 | 800 |
| 500 | 1100 | 1100 | 900 |
| 600 | 1300 | 1200 | 990 |
| 700 | 1400 | 1550 | 1120 |
| 800 | 1500 | 1700 | 1300 |
| 900 | 1700 | 1800 | 1350 |
声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-59170722!
