【性能参数】
300X缓闭止回阀公称通径大小：DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600等。
300X缓闭止回阀公称压力大小：PN10、PN16以及PN25；

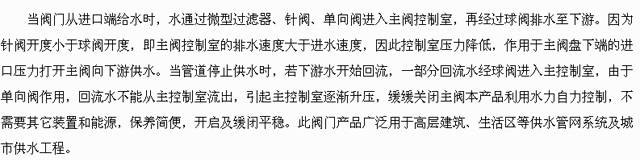

【工作原理】

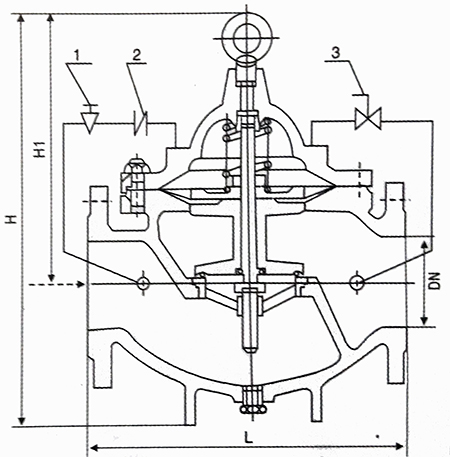

【结构示意图】
图中标注数字注释：1表示针形阀，2表示止回阀，3表示小球阀。

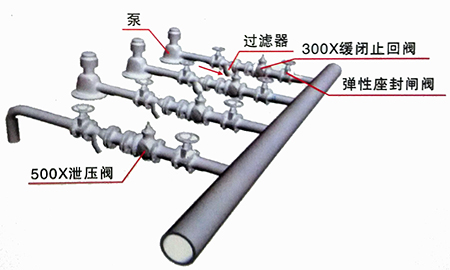

【安装示意图】
【主要外形尺寸】
| DN | L | A1 | A | H1 | H | F |
| 20 | 150 | 200 | 282 | 106 | 172 | 116 |
| 25 | 160 | 200 | 282 | 106 | 172 | 116 |
| 32 | 180 | 200 | 282 | 106 | 172 | 116 |
| 40 | 200 | 210 | 320 | 137 | 225 | 168 |
| 50 | 220 | 210 | 320 | 137 | 225 | 168 |
| 65 | 240 | 215 | 330 | 145 | 270 | 180 |
| 80 | 260 | 220 | 330 | 178 | 289 | 210 |
| 100 | 295 | 230 | 410 | 232 | 375 | 284 |
| 125 | 330 | 245 | 420 | 286 | 420 | 310 |
| 150 | 350 | 260 | 420 | 318 | 450 | 370 |
| 200 | 400 | 280 | 430 | 413 | 722 | 463 |
| 250 | 475 | 300 | 450 | 502 | 769 | 525 |
| 300 | 550 | 320 | 460 | 600 | 906 | 625 |
| 350 | 620 | 340 | 470 | 628 | 1480 | 705 |
| 400 | 700 | 360 | 480 | 677 | 1027 | 778 |
| 450 | 750 | 360 | 480 | 677 | 1027 | 778 |
| 500 | 800 | 410 | 780 | 750 | 1110 | 690 |
| 600 | 900 | 456 | 888 | 850 | 1286 | 785 |
声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-59170722!
