H76H、H76W、H76X、H76F对夹双瓣止回阀

【阀门型号】

对夹双瓣止回阀常见的阀门型号有:h76h、h76h-10c、h76h-10p、h76h-16c、h76h-25、h76h-40、h76h-64、h76h-100、h76y、h76w、h76w-10p、h76w-10r、h76w-16p、h76w-25p、h76w-40p、h76w-64p、h76w-100p、h76x、h76x-10、h76x-16、h76x-16c、h76x-16p、h76x-16r、h76x-16q、h76f、h76f46等。

【执行标准】

设计标准采用API6D、API594、GB/T12221;
检验与试验标准采用:API598、API6D、JB/T9092、GB/T13927;
结构长度标准采用:API6D、API594、工厂标准;
压力温度等级标准采用:GB/T12224、ASME B16.34;
法兰型式尺寸标准采用:ASME B16.5、ASME B16.47、GB/T9113、JB/T79。

【性能参数】

公称通径:DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN650、DN700、DN750、DN800、DN900、DN1000、DN1050、DN1200。
公称压力:PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0、PN16.0、PN20.0、PN25.0、CLASS150、CLASS300、CLASS600、CLASS900、CLASS1500、CLASS2500。
适用温度:-196℃~550℃,应根据不同的工况温度选用不同的材质。
适用介质:水、油气、各类腐蚀性介质,不同的介质应该选用不同的材质。
零件材料:常见的材料有碳钢、不锈钢、合金钢。

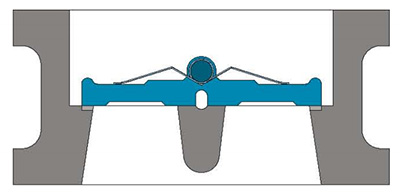

【结构简图】

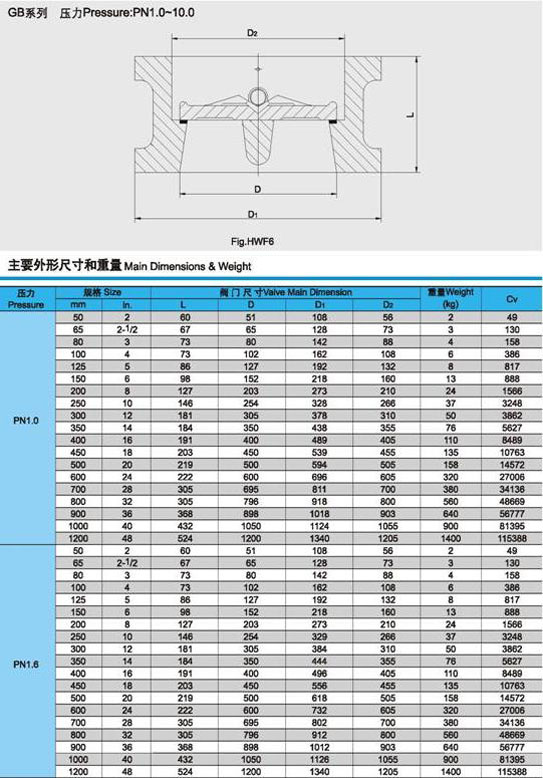

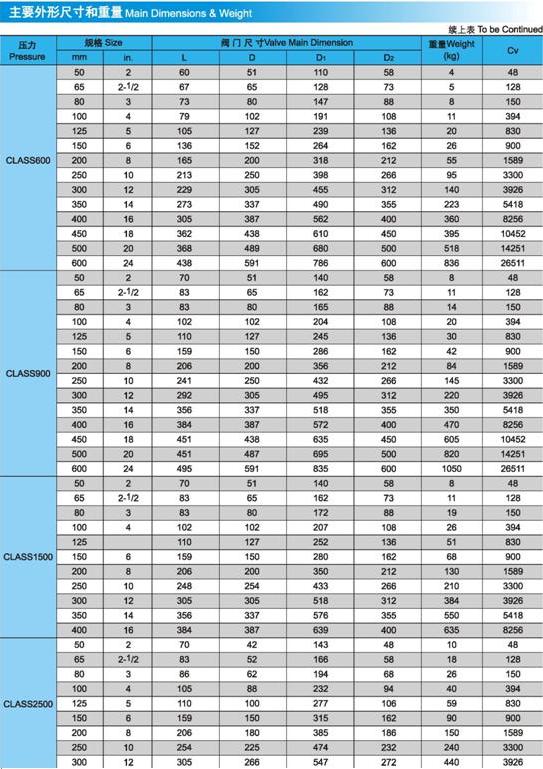

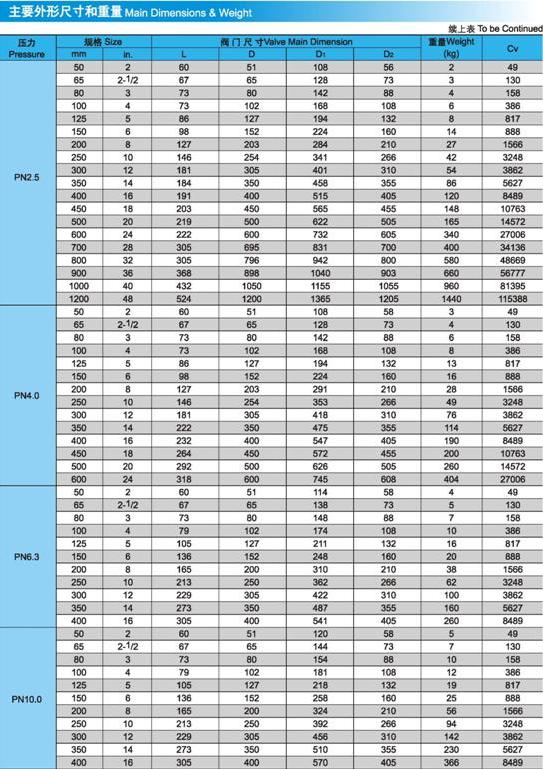

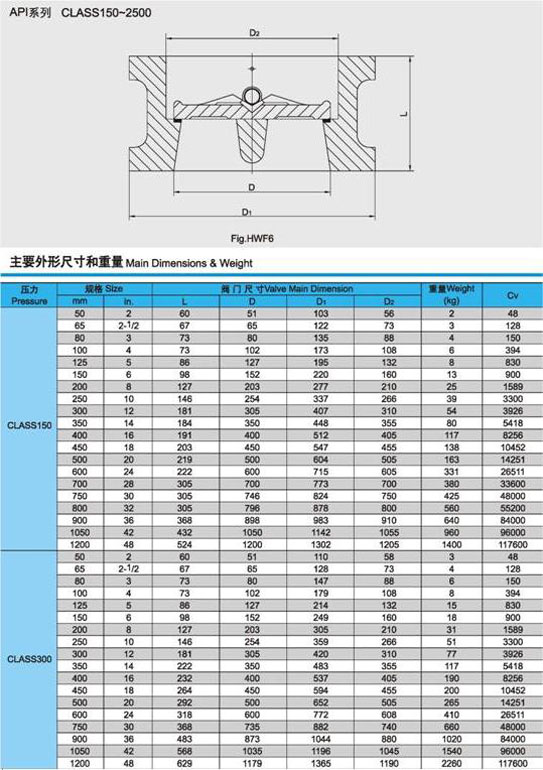

【外形尺寸】

声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-59170722!
