H71H、H71Y、H71F、H71W对夹升降止回阀

下一条:已经没有了

上一条:H76H、H76W、H76X、H76F对夹双瓣止回阀

【产品用途】

H71H、H71Y、H71F对夹升降止回阀系列产品,特别适合于安装空间受限制的场合采用,可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

【产品特点】

该产品采用对夹式连接,结构紧凑,阀瓣沿着中心定位作升降运动,由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点。

【执行标准】

设计规范: API 594

结构长度: GB/T 12221 API 594

法兰连接: GB/T 9113 JB/T 79 ASME B16.5

试验与检验:GB/T 13927 JB/T9092

【性能参数】

基本型号 H71H H71Y H71F
工作压力(MPa) 1.6~15.0 Class150-Calss900
口径(mm) DN15-DN200 1/2″-8″
适用介质 水、油、气、各种腐蚀性介质
可选材料 阀体 WCB CF8 CF8M CF3 CF3M
阀瓣 WCB CF8 CF8M CF3 CF3M
密封面 不锈钢 司太立合金 PTFE
弹簧 F304 F316 F304L F316L

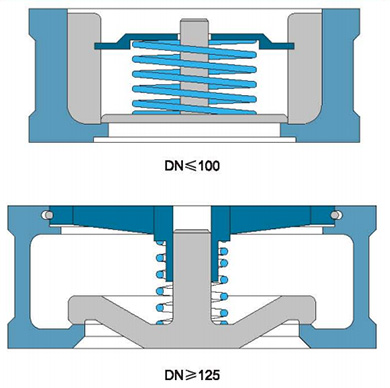

【结构简图】

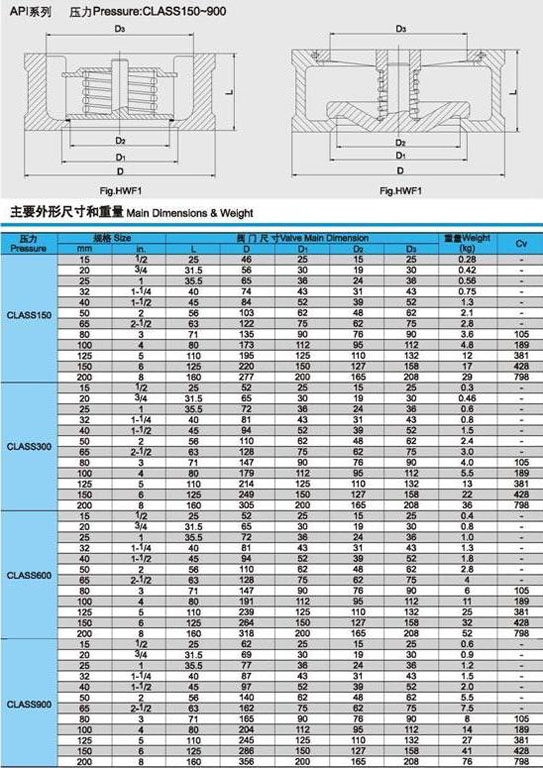

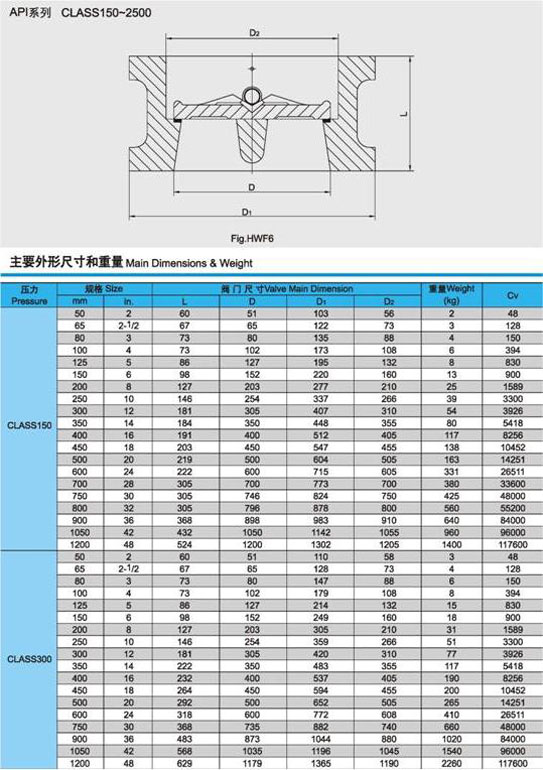

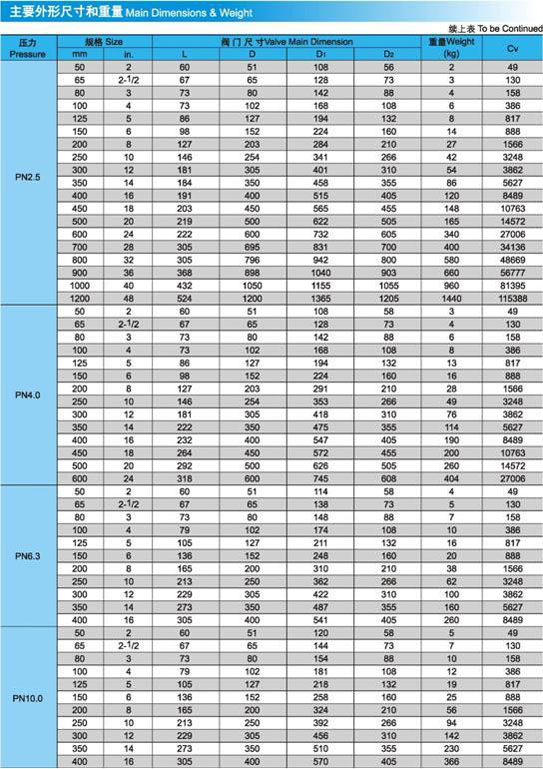

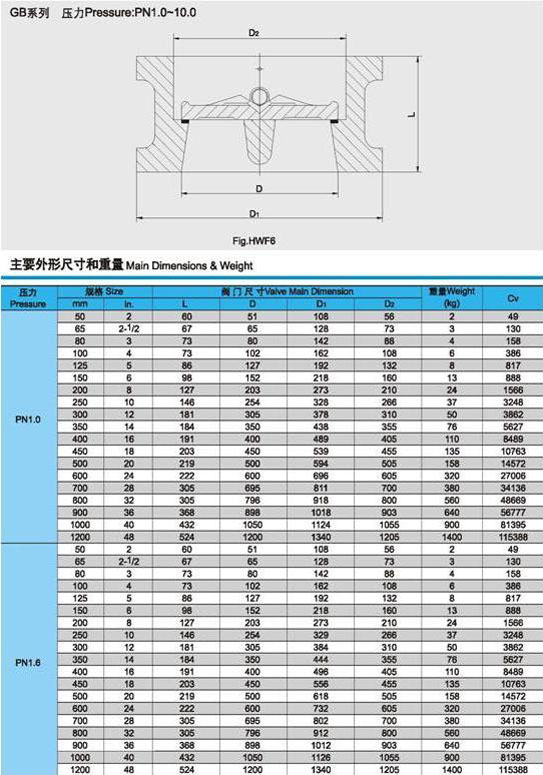

【外形尺寸】

声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-59170722!
