D641X中线法兰气动蝶阀

【产品用途】

D41X、D341X、D641X、D941X型中线法兰蝶阀公称压力≤1.6MPa的食品、制药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

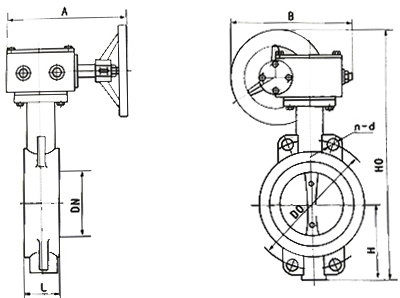

【结构示意图】

【阀门型号】

中线法兰气动蝶阀型号有:d641x-10、d641f-10、d641x-16、d641f-16等。

【产品特点】

1、设计合理、重量轻、操作方便、启闭迅速。

2、由扭矩产生弹性密封。

3、密封部位可调节更换,密封性能可靠等特点。

4、驱动方式涡轮传动、电动、气动可选。

【执行标准】

设计规范: GB/T 12238

结构长度: GB/T 12221

法兰连接: GB/T 9113

试验与检验:GB/T 13927

【性能参数】

中线法兰蝶阀型号

D341X-10
D341X-16
D341F-10
D341F-16

D641X-10
D641X-16
D641F-10
D641F-16

D941X-10
D941X-16
D941F-10
D941F-16

工作压力(MPa) 1.0~1.6 (PN10-PN16)
适用温度(℃) ≤180℃
适用介质 空气、水、蒸气、煤气、油品等
材料 阀体 铸铁 球铁 碳钢 不锈钢 铝合金
蝶板 铸铁 球铁 碳钢 不锈钢 铝合金
阀杆 2Cr13 F304 F316
密封面 橡胶 NBR EPDM PTFE
填料 柔性石墨 PTFE

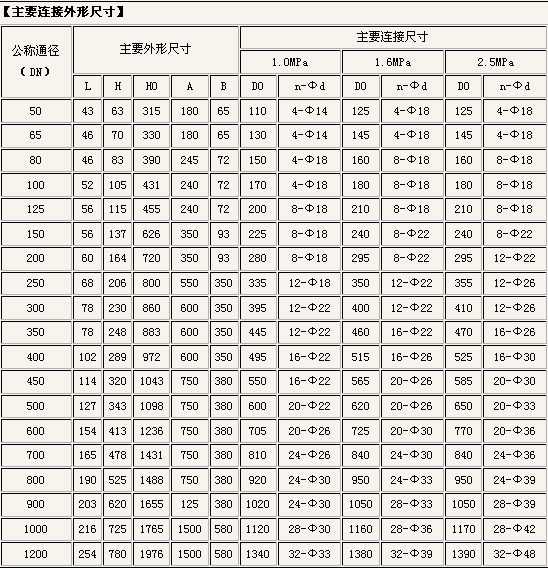

【外形尺寸】
