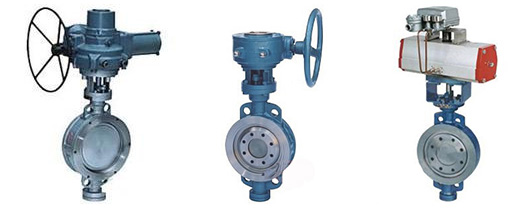

D372F、D672F双偏心对夹蝶阀

【产品用途】

D72F、D372F、D672F、D972F型PN10~PN100的双偏心对夹蝶阀也叫作高性能对夹蝶阀,主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。双偏心结构是在设计时将阀轴偏离密封面中心线,形成第一个偏心;轴稍稍偏离管路中心线,形成第二个偏心;偏心的目的:使碟板开至大约20°之后,阀座与密封圈之间脱离,从而减少摩擦。

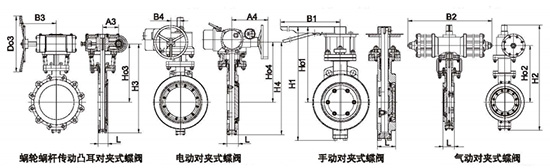

【结构示意图】

【阀门型号】

常见的双偏心对夹蝶阀型号有:d372f-10、d372f-16、d372f-25、d372f-40、d372f-64、d372f-100、d672f-10、d672f-16、d672f-25、d672f-40、d672f-64、d672f-100、d972f-10、d972f-16、d972f-25、d972f-40、d972f-64、d972f-100等。

【产品特点】

1、设计合理,结构紧凑,对夹连接,重量轻,装拆容易,便于维修。

2、采用偏心结构,减少密封圈的摩擦,延长阀门使用寿命。

3、全密封,泄漏为零。可以用于超高真空工况。

4、更换阀板密封圈、蝶板,转轴等材质,可适用多种介质和不同温度。

【执行标准】

设计规范: GB/T 12238 API609

结构长度: GB/T 12221 API609 ASME B16.10

法兰连接: GB/T 9113 API609 ASME B16.5 ISO5752

试验与检验:GB/T 13927 API598

【性能参数】

工作压力(MPa) 0.6~10.0 (PN6-PN100)
适用温度(℃) ≤200℃
适用介质 水、油、气、醋酸类、硝酸类等其他介质
材料 阀体 WCB CF8 CF8M 铬钼钢 低温钢 镍合金 Monel Duplex Steel
蝶板 WCB CF8 CF8M 铬钼钢 低温钢 镍合金 Monel Duplex Steel
阀杆 2Cr13 F304 F316 铬钼钢 低温钢 镍合金 Monel
密封面 SS+柔性石墨 不锈钢司太立合金 碳化钨 镍合金 Monel
填料 柔性石墨 PTFE

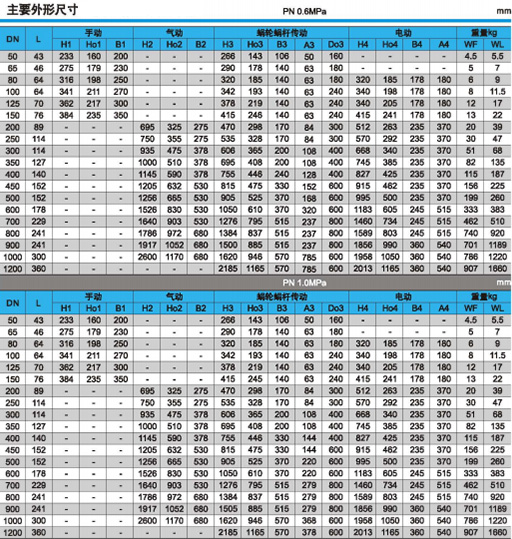

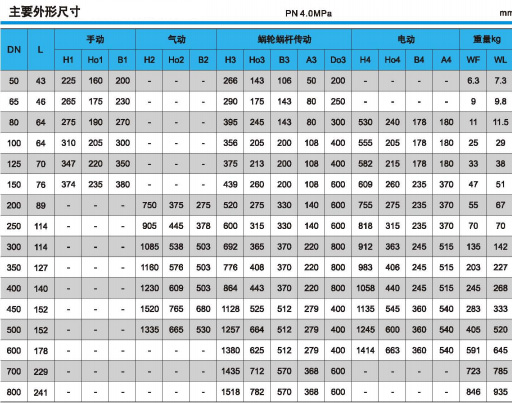

【外形尺寸】

声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-59170722!
