D673H、D673Y三偏心对夹硬密封气动蝶阀

【产品用途】

D73H、D373H、D673H、D973H型PN10~PN100三偏心对夹硬密封气动蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤400℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

【结构示意图】

【【阀门型号】

常见的阀门型号有:d673h-6、d673h-10、d673h-16、d673h-25、d673h-40、d673h-64、d673h-100、d673y-6、d673y-10、d673y-16、d673y-25、d673y-40、d673h-64、d673y-100等。

【产品特点】

1、对夹金属多层次密封蝶阀对夹连接结构简单,方便安装与拆卸,重量轻的特点。金属硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、金属硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

【执行标准】

设计规范: GB/T 12238 API609

结构长度: GB/T 12221 API609 ASME B16.10

法兰连接: GB/T 9113 API609 ASME B16.5 ISO5752

试验与检验:GB/T 13927 API598

【性能参数】

工作压力(MPa) 0.6~10.0 (PN6-PN100)
适用温度(℃) ≤400℃
适用介质 水、油、气、醋酸类、硝酸类等其他介质
材料 阀体 WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel
蝶板 WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel
阀杆 2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel
密封面 SS+柔性石墨 不锈钢司太立合金 碳化钨 镍合金 Monel
填料 柔性石墨 PTFE

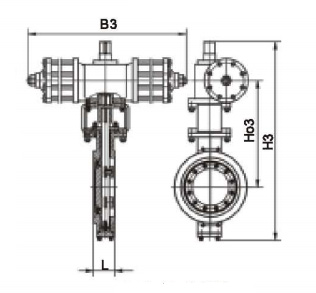

【外形尺寸】

PN DN L H3 Ho3 B3
0.6MPa
1.0MPa
200 89 695 325 275
250 114 750 355 275
300 114 935 475 378
350 127 1000 510 378
400 140 1145 590 378
450 152 1205 632 530
500 152 1256 665 530
600 178 1526 830 530
700 229 1640 903 530
800 241 1786 972 680
900 241 1917 1052 680
1000 300 2600 1170 680
1.6MPa
2.5MPa
200 89 695 327 275
250 114 750 355 275
300 114 955 472 378
350 127 1033 515 378
400 140 1185 595 530
450 152 1270 632 530
500 152 1335 665 530
600 178 1642 829 680
700 229 1785 905 680
800 241 1915 970 680
4.0MPa 200 89 750 375 275
250 114 905 445 378
300 114 1085 538 503
350 127 1160 567 503
400 140 1230 609 503
450 152 1520 765 680
500 152 1335 665 530

声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-59170722!
